Sistema de grapas – CLIPPER®

Descripción del producto

Sistema de Grapas CLIPPER® para Fajas Transportadoras

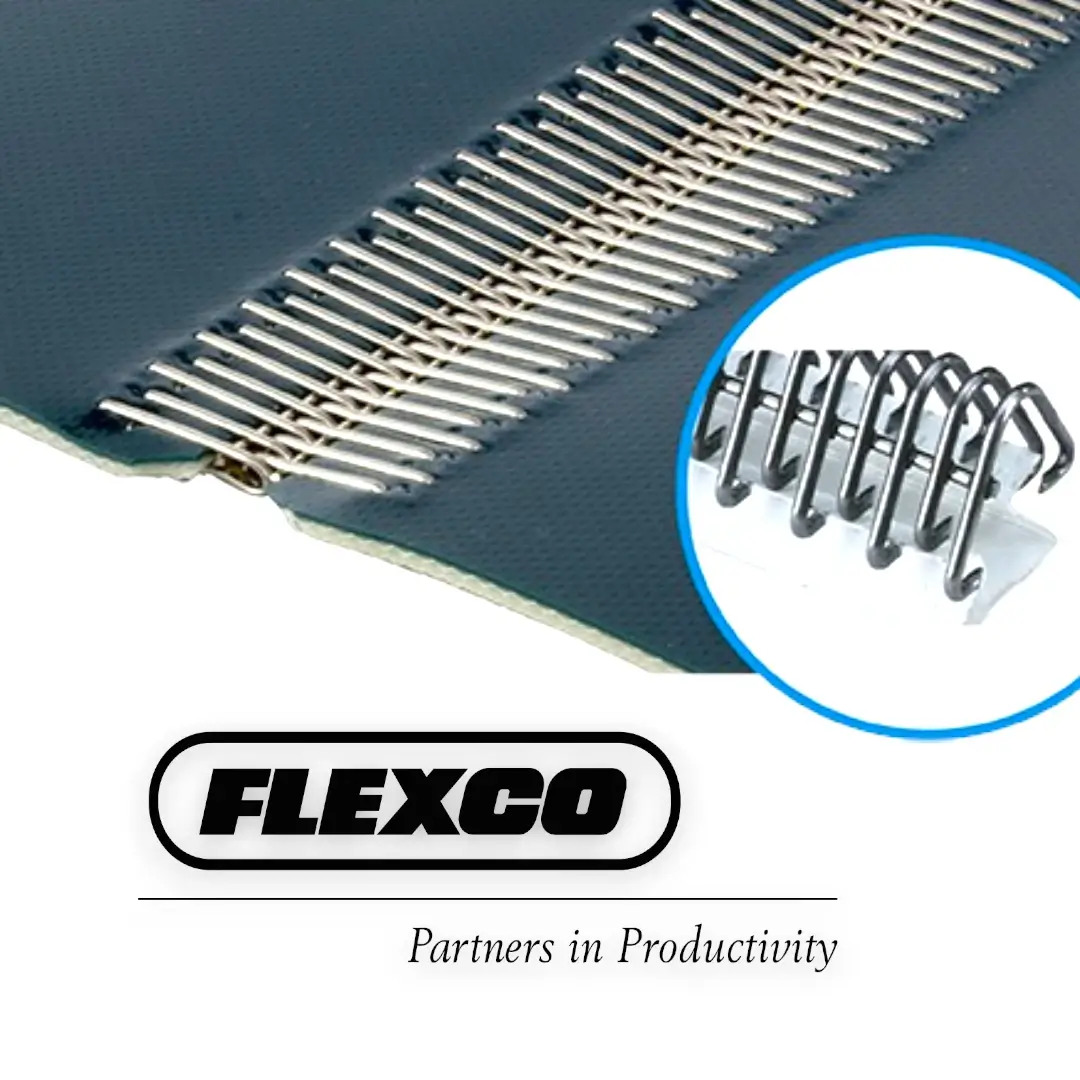

Grapas de alambre Clipper® para empalmes mecánicos de fajas transportadoras

Las grapas Clipper® para fajas transportadoras son una solución confiable para realizar empalmes mecánicos de bandas transportadoras en aplicaciones industriales. Su diseño permite obtener un empalme resistente, de bajo perfil y compatible con diferentes sistemas de transporte. Además, el perfil reducido del empalme facilita su funcionamiento en sistemas transportadores donde existe contacto con poleas, rodillos y otros componentes. Las grapas Clipper® pueden utilizarse en diferentes aplicaciones industriales donde se requiere un empalme rápido y eficiente de fajas transportadoras, principales aplicaciones.

Fajas transportadoras industriales.
Sistemas de manejo de materiales.
Transporte de partes y paquetes.
Procesos de manufactura.
Industria agrícola.
Sistemas de filtración.
Aplicaciones donde se requiere un empalme mecánico de bajo perfil.

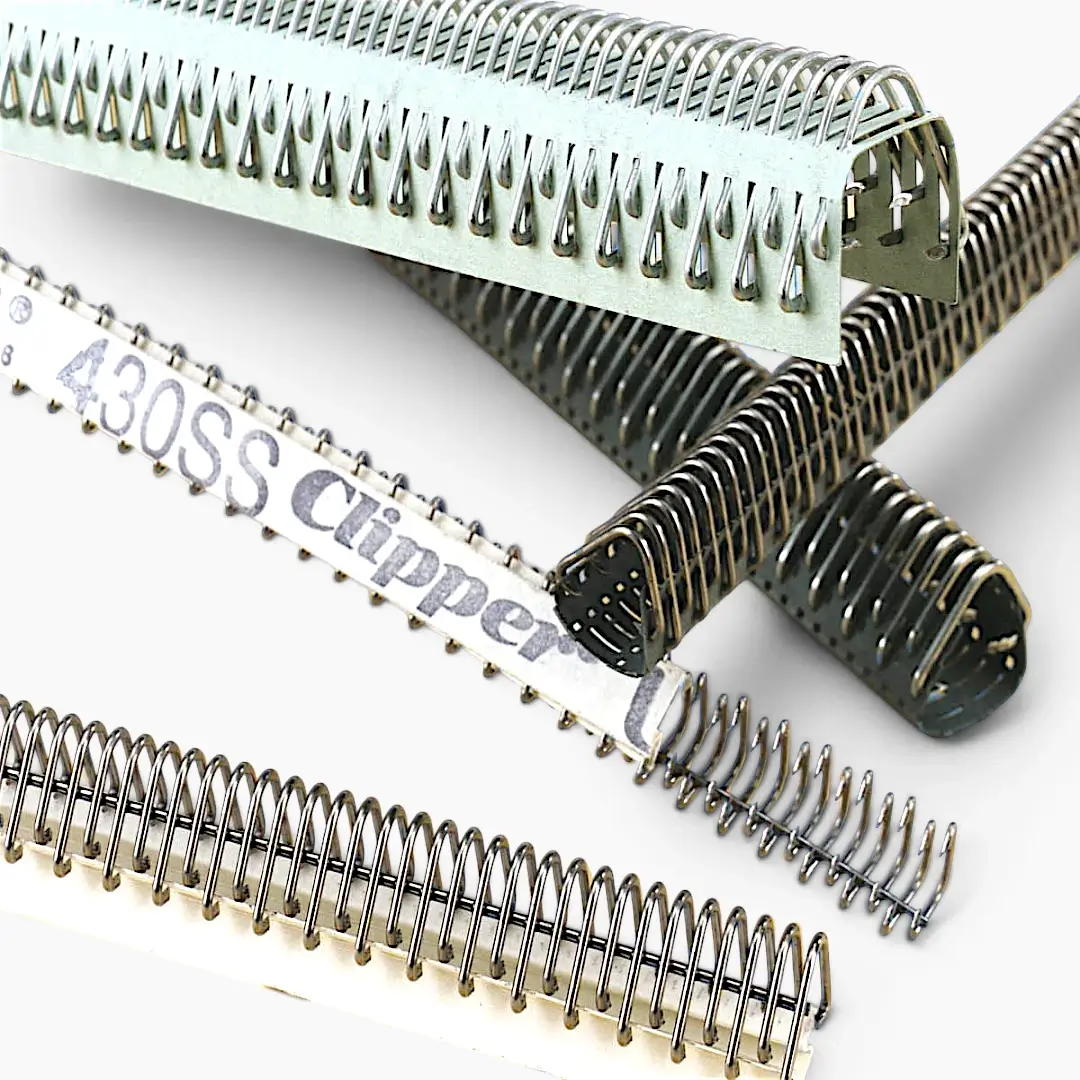

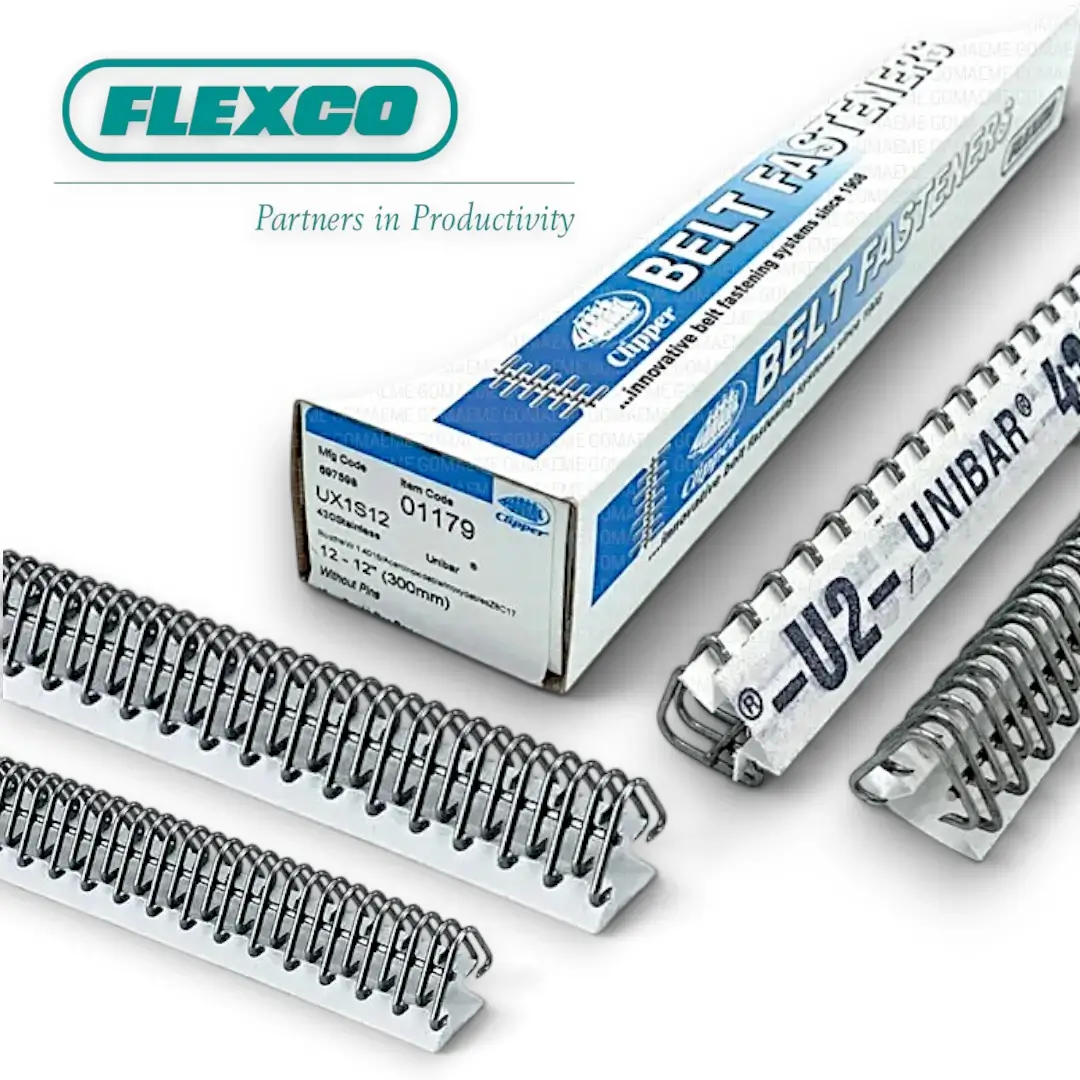

Modelos de grapas Clipper®

Ganchos Clipper^® tamaño UCM36

Detalles de las grapas

Diseño: Ganchos Clipper individuales soldados a una barra común
Espesor de la banda: 3/32″ a 1/8″ (2.4 mm a 3.2 mm).
Diámetro mínimo de la polea: 51 mm (2”)
Diámetro aproximado del pasador: 0.065 (1.7 mm)
Diámetro del alambre: 0.036 x 0.027 (0.9 mm x 0.7 mm)
Selección del metal: Acero inoxidable 316

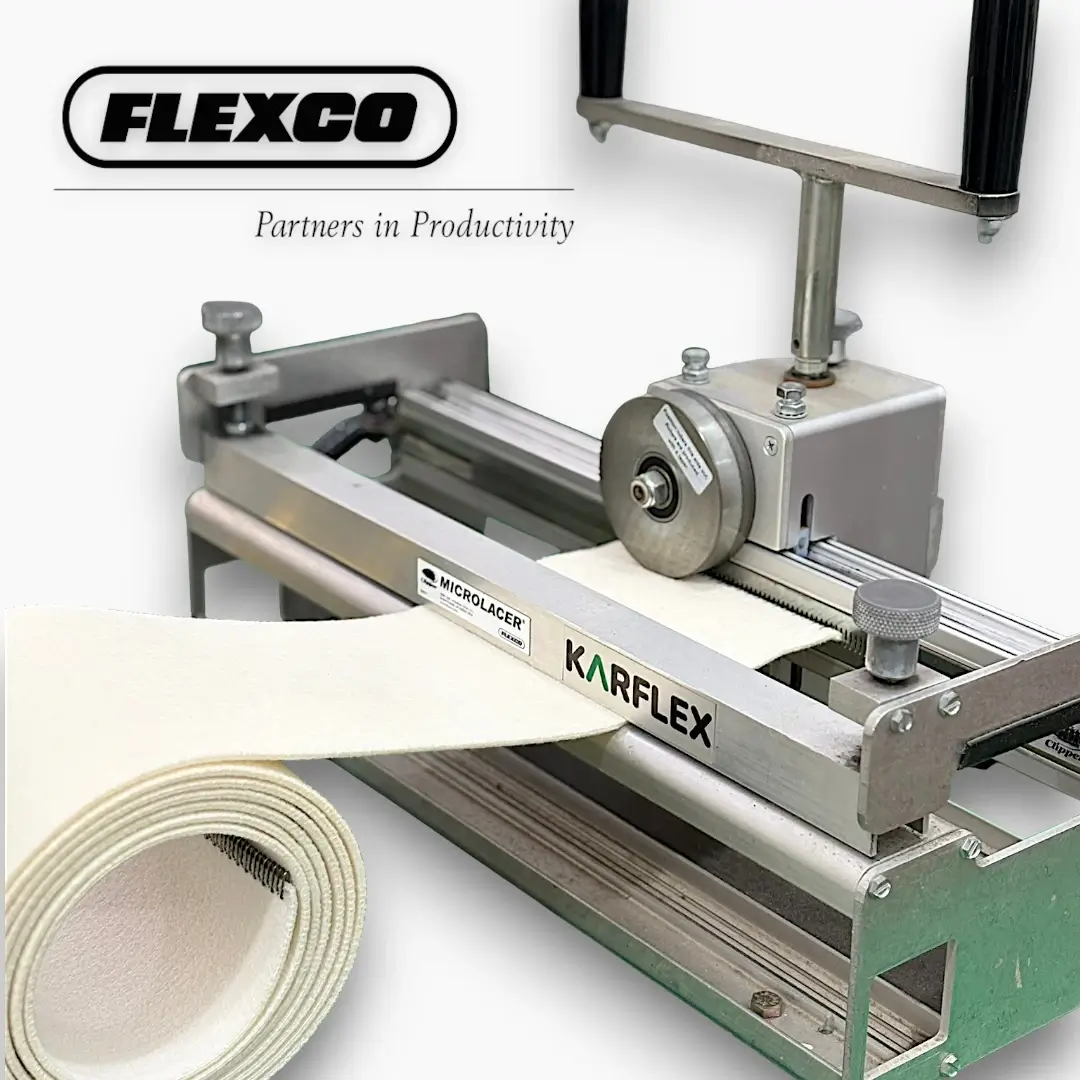

Método de instalación: Instalación con herramienta

Ganchos Clipper^® tamaño UX1

Detalles de las grapas

Diseño: Ganchos Clipper individuales soldados a una barra común
Espesor de la banda: 1/8″ a 5/32″ (3.2 mm a 4.0 mm).
Diámetro mínimo de la polea: 51 mm (2”)
Diámetro aproximado del pasador: 0.065 (1.7 mm)
Diámetro del alambre: 1.0 mm (0.040”)
Selección del metal: Acero inoxidable 430
Método de instalación: Instalación con herramienta

Ganchos Clipper^® tamaño U2-U7

Detalles de las grapas

Diseño: Ganchos Clipper individuales soldados a una barra común
Espesor de la banda: 5/32″ a 25/64″ (4.0 mm a 10.0 mm).
Diámetro mínimo de la polea: 2″ a 7″ (51 mm a 175 mm)
Diámetro aproximado del pasador: 0.093 a 0.156 (2.4 mm a 4.0 mm)
Diámetro del alambre: 1.4 mm (0.054”)
Selección del metal: Acero inoxidable 430, alta tensión, acero recubierto, acero inoxidable 316
Método de instalación: Instalación con herramienta

Tipo de materiales Clipper®

Acero inoxidable 316SS
Acero galvanizado

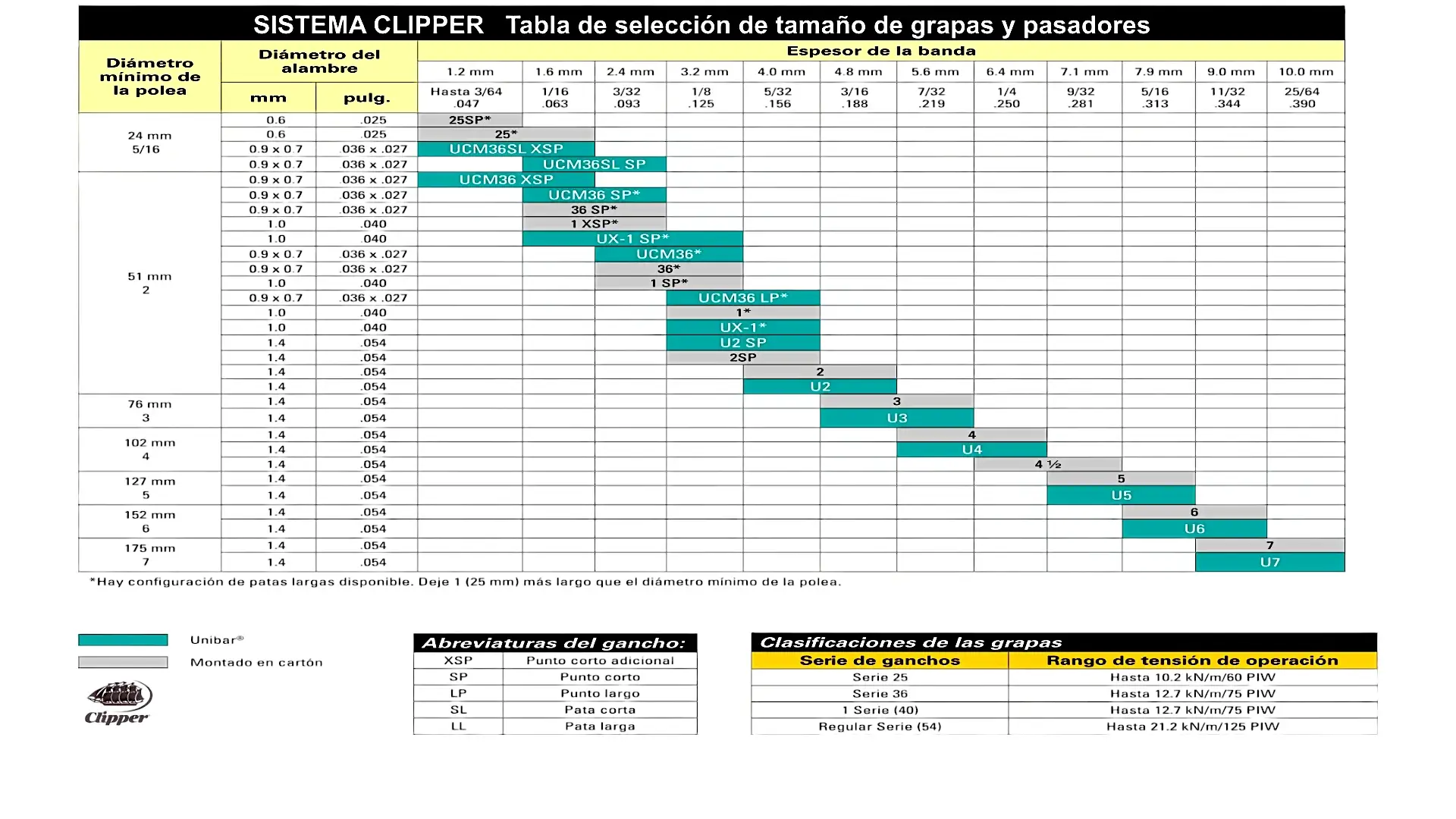

¿Cómo seleccionar las grapas Clipper®?

Para elegir correctamente las grapas para fajas transportadoras, se recomienda seguir estos pasos:

1. Medir el espesor de la faja

Utilice un calibrador de gancho Clipper®, micrómetro o calibrador para medir el espesor de la faja.

Si la faja tiene una cubierta de impresión, desgaste o recubrimiento que pueda alterar la medición, se recomienda retirar o desbastar la cubierta aproximadamente 25 mm (1″) desde el extremo de la faja antes de realizar la medición.

No corte ni dañe el armazón de la faja.

2. Medir el diámetro de la polea

Determine el diámetro de la polea más pequeña que tenga una envoltura de faja de al menos 90°.

Este dato es fundamental para seleccionar correctamente el tamaño del gancho.

3. Determinar las opciones de gancho

Utilice el espesor de la faja y el diámetro mínimo de la polea para identificar los tamaños de gancho compatibles.

No seleccione un gancho cuyo diámetro mínimo de polea recomendado sea superior al de la aplicación.

Una longitud de pata excesiva puede provocar desgaste prematuro y fallas del empalme.

4. Seleccionar el diámetro del alambre

Los ganchos Clipper® están disponibles en diferentes diámetros de alambre.

Un alambre de menor diámetro proporciona un empalme más silencioso y puede reducir el desgaste debido al contacto con los componentes del transportador.

Un alambre de mayor diámetro proporciona una mayor resistencia y resistencia a la abrasión.

La selección debe realizarse de acuerdo con las condiciones de operación de la faja.
